25 x 50 h x b i cm..

25 x 100 h x b i cm..

45 x 100 h x b i cm..

70 x 125 h x b i cm..

STANDARDFARVER.

STANDARD MONTAGEMULIGHEDER. Løse sokkeldele kan anvendes i forbindelse med støbning, og kan leveres til alle skiltetyper.

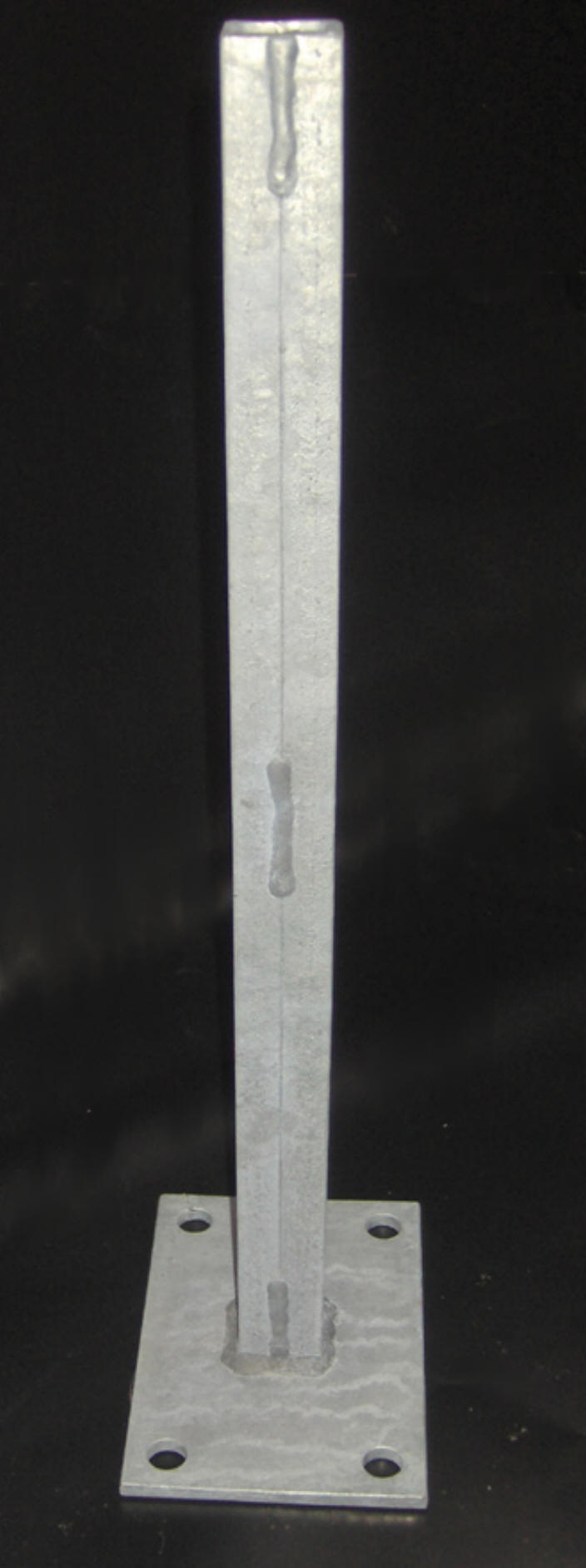

SB 90 Sokkelbeslag	PI 250 Pylonindsats	Sokkelbeslag kan som standard leveres i 45, 60 og 90 cm., Beslag til brug for nedstøbning og fastgørelse.

Nedstøbningsankre passer til alle sokkelbeslag,
Nedstøbes i beton ved egen fundering.
Ankeret er galvaniseret.



Montering af pyloner.
Opgaven med at montere en pylon, beror ikke blot på at grave et hul, for derefter at fæstne det.
Der skal bl.a. tages højde for støttebenenes type og dimension, grundforhold, og vindmodstand,
Pyloner op til tre meter leveres som standard med ben til nedgravning.
De kan monteres på stedet i støbe- eller tørbeton, hvori der eventuelt anvendes sokkelbeslag over jorden.
Til pyloner der produceres i mere end tre meters højde anbefales altid at anvende sokkelbeslag til monteringen.
Alternativt anvendes jordspyd der skydes i jorden ved hjælp af hydrauliske teknikker.



Der skal forinden en iværksættelse af en opstilling,
 indhentes skriftlig tilladelse hos teknisk forvaltning i hjemkommunen.

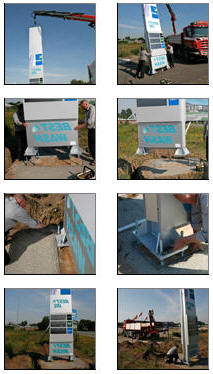

Vi kan som en del af opgaven tilbyde arbejde med kranbil og kvalificerede montører,
og montering på eksisterende fundament.
Vi kan også tilbyde en punktfundering på stedet.
Kranmontager forudsætter et fast køreunderlag minimum 5 meter fra montagestedet.
Enhver opgave udføres under forudsætning af vore krav og ansvarsfraskrivelse
vedrørende fundering og gravearbejde,
og vi arbejder på foranledning af og for udbyder på opgaven,
og frasiger os dermed ethvert ansvar ved eventuelle brud på kabler, rør, ledninger mv. i jorden,
på og i nærheden af montagestedet, samt ved evt. skader på personer, bygninger eller materiel.
Offentlige krav og godkendelser er os uvedkommende.
Kabeltegninger skal inden opgaven iværksættes fremsendes med beskrivelse der illustrere dette,
over- og i umiddelbar nærhed af montagestedet.
Udbyder er forpligtet til at levere skitse og, eller, luftfoto med tydelig markering af montagestedet.
På montagestedet skal der om muligt være tydelig markering af placering og skilteretning.
Ved uforudsete jordbundsforhold eller lign. forbeholder vore montører sig ret til at flytte monteringen,
til en umiddelbar anvendelig placering i forhold til markeringen, om muligt i samråd med udbyder.
Vi står gerne til rådighed for en komplet løsning


Samlevejledning for pyloner. Samleprofil Dess.: 611 - Samlebeslag dess.: 01       Pylontop Pylonbund     Tophat dess.: 02B til profil dess.: 601 Skilteprofil dess.: 601 Udhængsskilte til top og bund 1. Saml skilterammen   2. Monter Skilteplade i spor 1 2a Bøj skilteplade i spor 2   Isæt samlebeslag i profil 611 og monter skruen. Spænd godt til. Kontrollér at bund og top passer.   Kontrollér at skiltepladen går i bund i sporene.   4. Monter skilteplade to. 3. Isæt profilmøtrik 4. Isæt top og bund Gentag "2" og "3"   Isæt profilmøtrik M6 Dess.: PM i samleprofil 611 Brug evt. medfølgende skruer, og dækpropper. Til Pylon 250*125  isættes tre sikringsnitter i hver side.
